焊管智能生产线

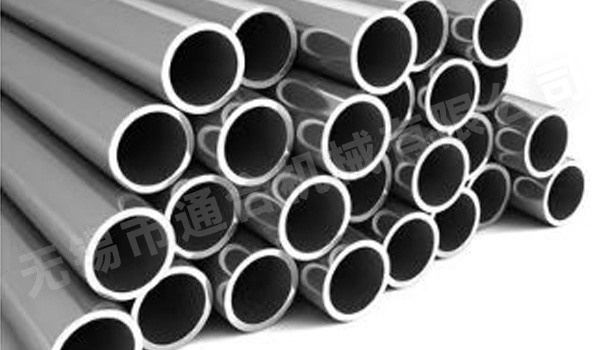

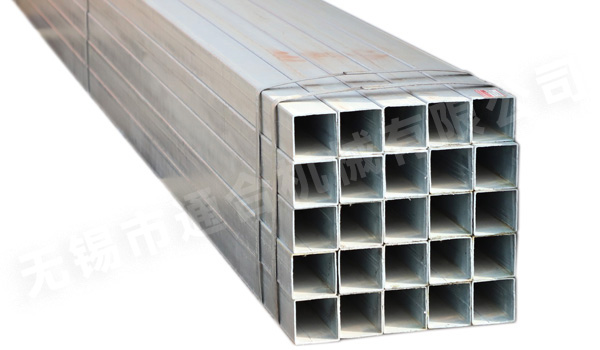

  • 1.jpg

  • 2.jpg

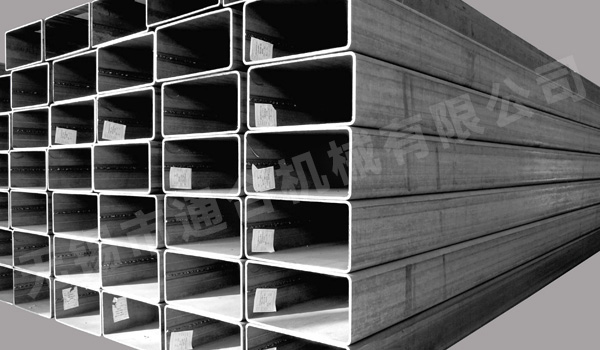

  • 3.jpg

产品说明:

该生产线是生产直径59-152mm,壁厚1.5-4mm高频直缝焊管及相 应的方管、异型管的专用设备。设备组成从上料至切段落料止,制管速 度随着制管规格的变化作相应的调整。

该生产线权限采用PLC控制系统,直流电机的控制选用进口欧陆调速系统 ,工艺先进、性能稳定、自动化程度高,操作维护方便快捷。

设备配置
液压自动开卷
直头
带头、带尾矫平
剪切对焊
活套
储料
成型
高频焊接
冷却
定径
粗矫直
冷却锯切料
智能下料
自动码垛系统
自动下料辊道
产品细节
  • 整平机

    整平机

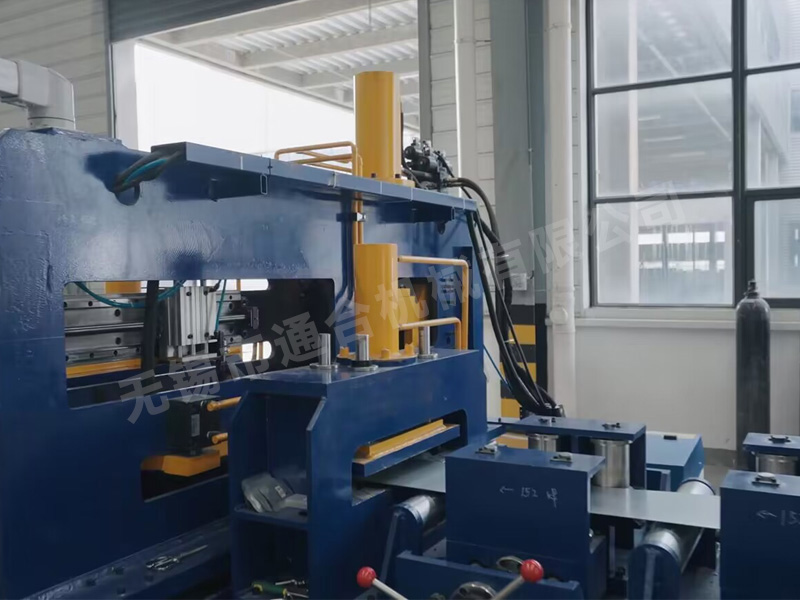

  • 剪切对焊机

    剪切对焊机

  • 定径

    定径

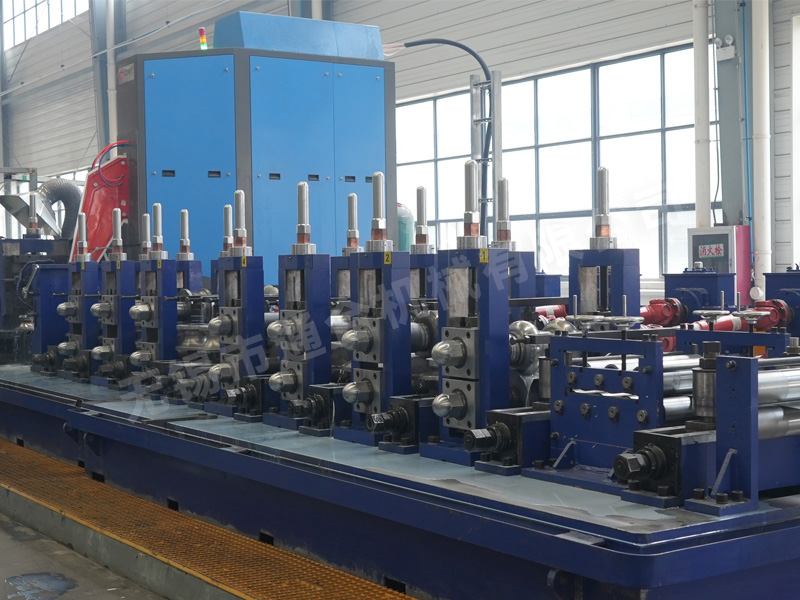

  • 成型主机

    成型主机

  • 冷切锯

    冷切锯

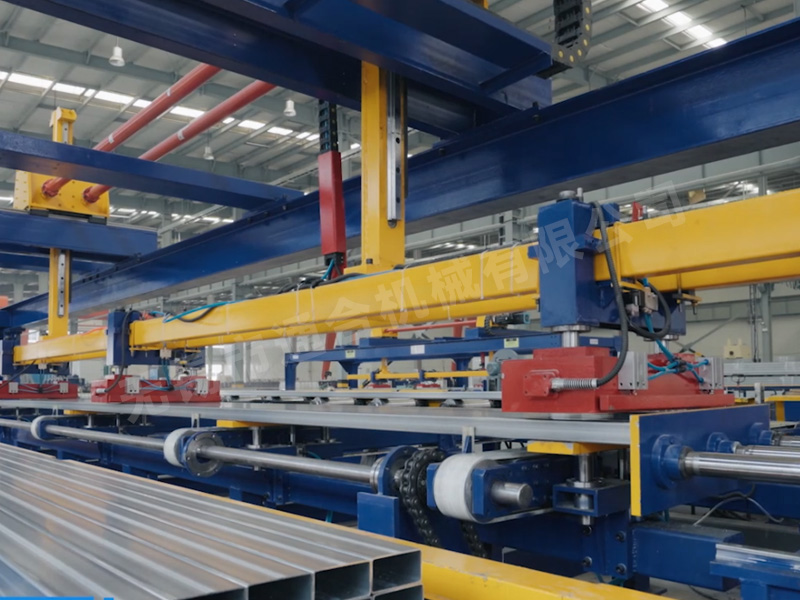

  • 自动码垛机

    自动码垛机

技术参数

技术要求

参数

带钢宽度

100-480mm;±0.2mm

带钢厚度

1.5-4.0mm

钢卷外径

≦Φ2000mm

钢卷内径

Φ508-Φ610mm

最大卷重

≦10T

圆管

Φ59-Φ152mm

壁厚

1.5-4.0mm

方管生产方式

圆变方、平出

机组生产方式

连续式

机组作业方向

由用户车间工艺布置确定

机组作业标高

+850mm

焊接方式

高频感应焊、高频功率400kW(固态)

制管速度

15-60m/min


产品应用

楼宇房屋.jpg楼宇房屋

桥梁.jpg桥梁

输送管道.jpg输送管道

2.jpg新能源
