U型钢设备生产线
产品说明：
全自动U型钢生产线：是集自动上料--液压自动开卷机放料→铲头压料 +整平--对钢带自动整平，提高下一步焊接工序的精度→自动焊接--对 钢带切头切尾，将两卷钢带的头尾焊接在一起→储料活套--用于存储料 卷，保证产线的不停机生产→自动冲孔--通过电气编程好孔位控制冲孔 机自动冲孔→辊压成型--齿轮箱传动，电机驱动设备完成对钢带的辊压 成型→伺服跟踪剪切--通过编程定好所需型材的长度，自动剪切为成品 →自动下料为一体的全自动生产线，有效提高了生产效率，节省人工劳 动力。
- 设备配置
-
配置一
8T液压开卷活套成型主机整形伺服跟踪冲孔伺服跟踪切出料配置二
8T液压开卷+上料小车铲头压引5辊矫平板头剪+自动焊卧式螺旋活套冲床冲连接孔伺服送料地坑储料成型主机整形伺服跟踪液压模切出料配置三
3T被动开卷成型主机整形伺服跟踪液压模切出料
- 产品细节
-
液压自动开卷机

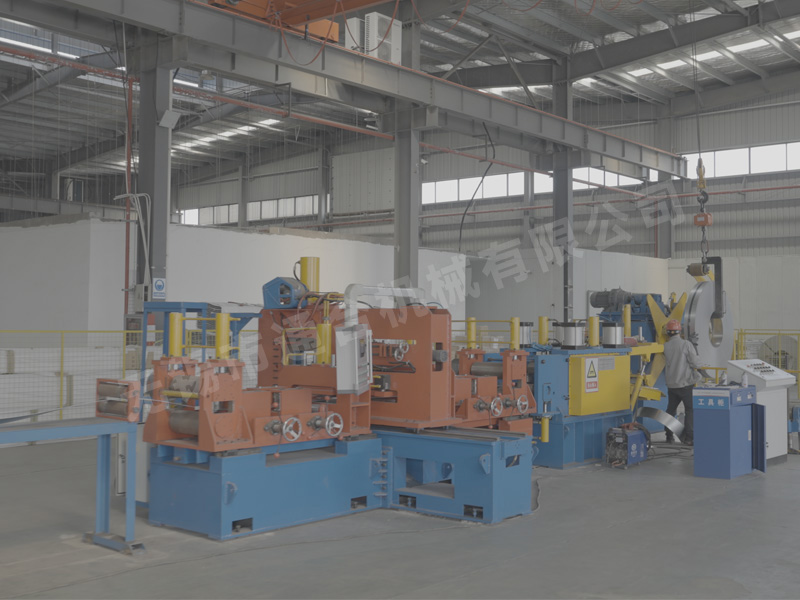

自动剪切对焊机
冲孔

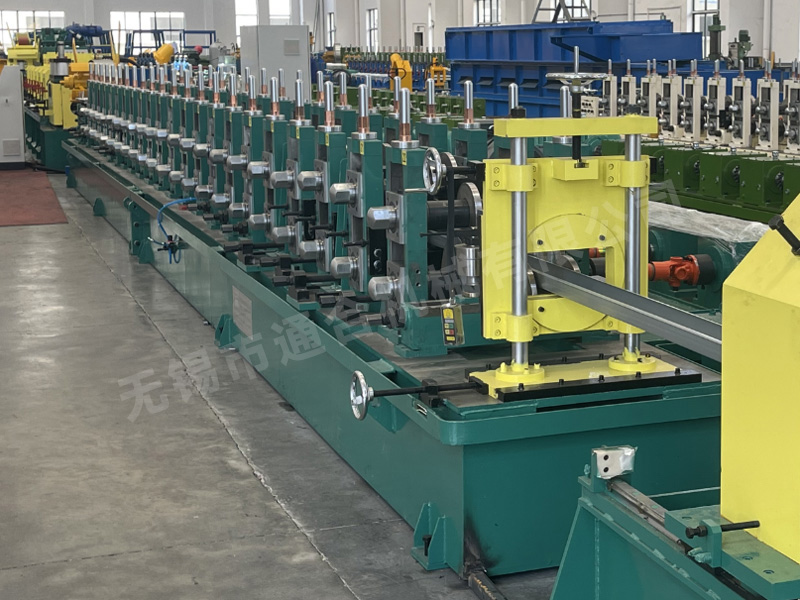

成型主机

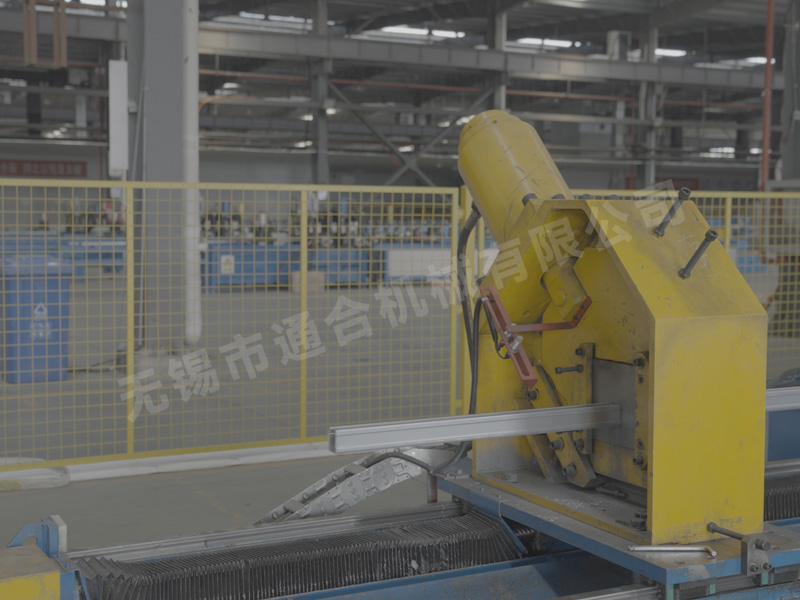

伺服跟踪切断

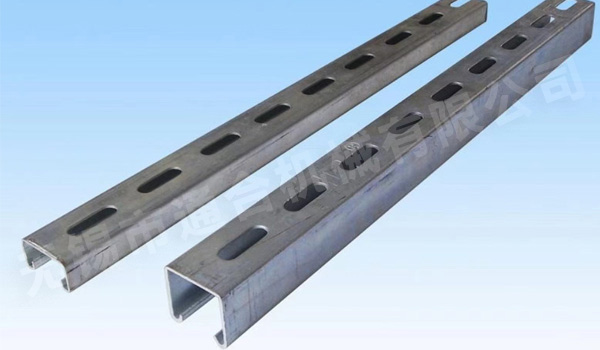

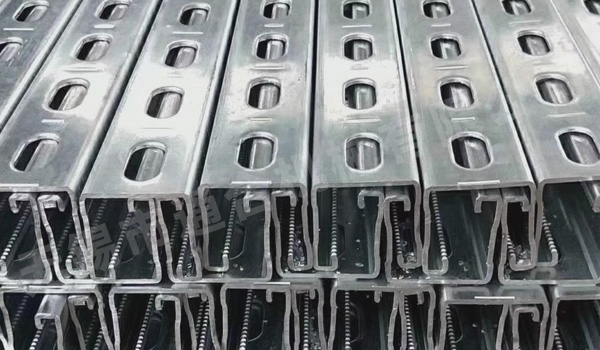

成品
- 技术参数
技术要求
参数
轧制原材料
厚度1.0-3.0mm，成型道数为32道
轧制规格
U41mm-U82mm（根据客户要求来定）
主机结构为：整体机架，冷弯牌坊式结构
传动系统为：齿轮箱传动
主轴直径
80mm，40Cr调质处理
型钢通过换哈夫套换规格，成型速度40M/Min
进料带钢宽度范围
100-400mm
轧钢带钢厚度
1.5-3.0mm
轧制带钢材质
Q235, Q345
冷轧带钢
锌镁铝
生产（冲孔）速度
0-30 m/min
工件直线度误差
＜±1mm/1500mm
工件角度误差
＜±1mm/1000mm
工件定长误差
10m±1mm
- 产品应用
抗震支架系统

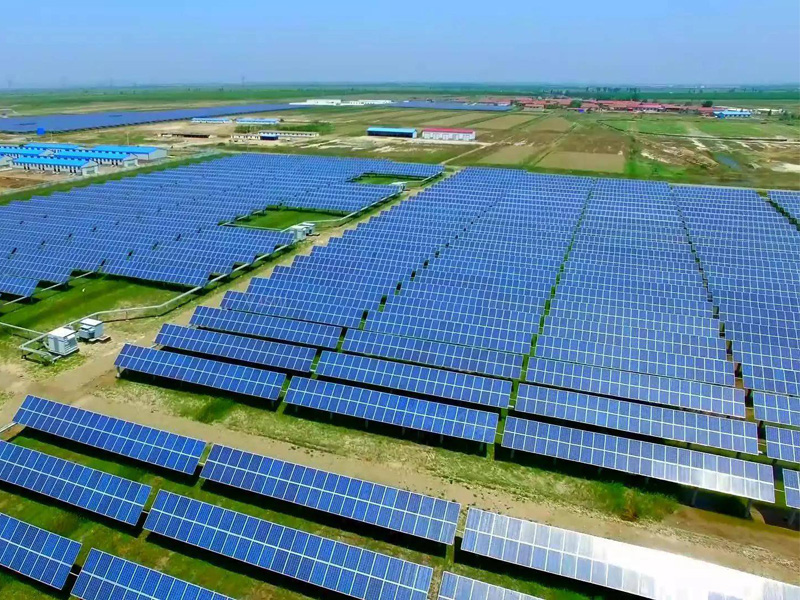

太阳能光伏
综合管廊
