“几”字型设备生产线

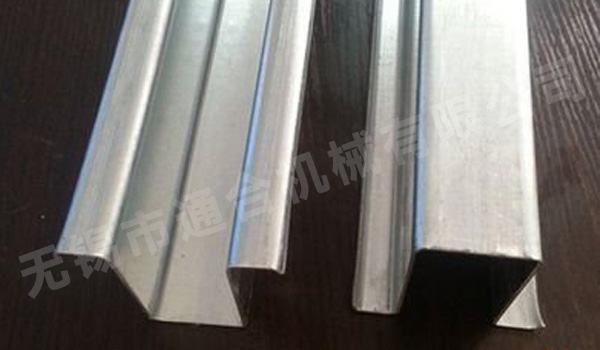

  • 2.jpg

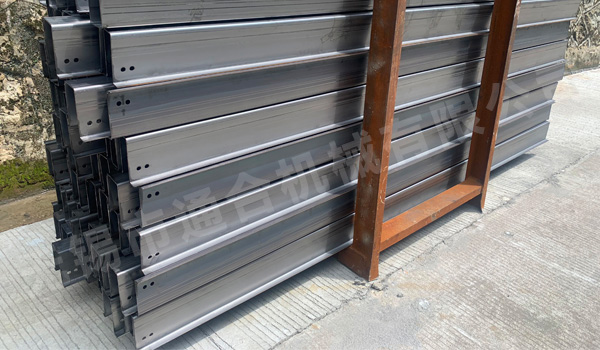

  • 3.jpg

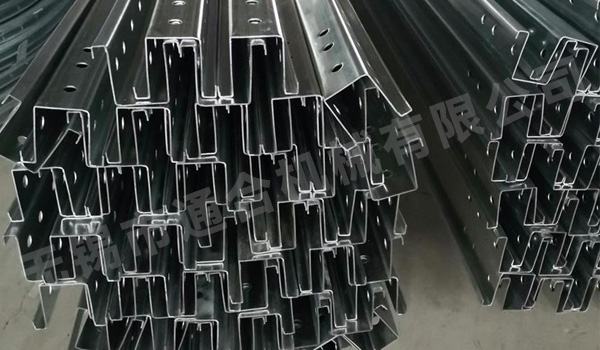

  • 4.jpg

产品说明:

1、开卷机:由上料小车自动上料液压自动放料开卷机,开卷机通过液压控制涨紧和收缩的内径。

2、整平机:有过桥液压伸缩接料平台及压头和开卷辊组成,板材自动开卷顺利进入整平夹送机,校平辊经调质、镀铬处理后其刚性、表面粗糙度等机械性能大大提高;其由夹送辊及校平辊组成,夹送辊可单独调整,校平上辊采用整体结构,前后设两个调整点,可形成一定的倾斜角度,便于提高校平质量。

3、剪切对焊机:由前后液压夹送辊、导向装置、移动压板及液压剪、焊接装置等组成。方便切头、切尾,焊接,操作简便,自动化程度高,可提高工作效率。

4、活套:主要用于活套内无料时,把带钢以一定的速度送入活套内,送入一定的带钢后(约两圈带钢左右)松开夹送气缸,停止夹送电机,活套就可以直接快速地把带钢带入活套盘。

5、冲孔机:机架采用龙门式,每个冲孔机构为独立式装在直线导轨上.动力源为油缸下压式:孔位纵向可移,横向可调,通过PLC编程伺服电机驱动可以沿纵向任意冲孔

6、成型机:根据要求通过辊压成型成品

7、伺服跟踪切断:切断为独立机构,由PLC主电脑机定长,切断长度可以自行设定。采用液压切割工艺。切割端面变形小,刀片更换快捷,生产效率高。

设备配置
8T液压开卷+液压放料小车
过桥压料+整平机+压头
剪切对焊
螺旋式储料系统
六工位冲孔机构
成型主机
土耳其矫正
伺服跟踪液压飞切
智能下料
产品细节

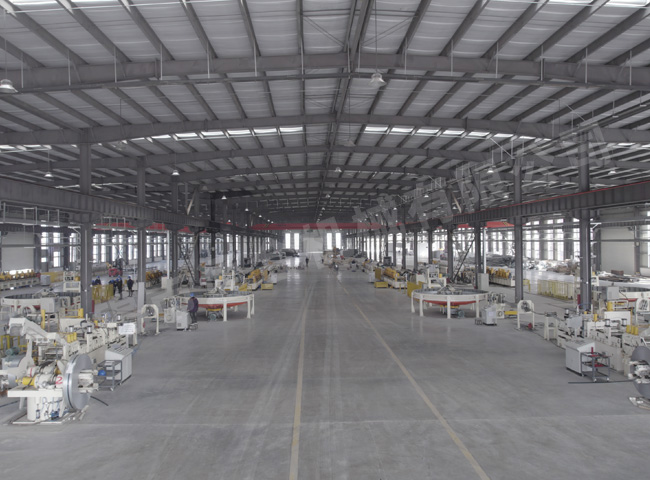

  • 整线

    整线

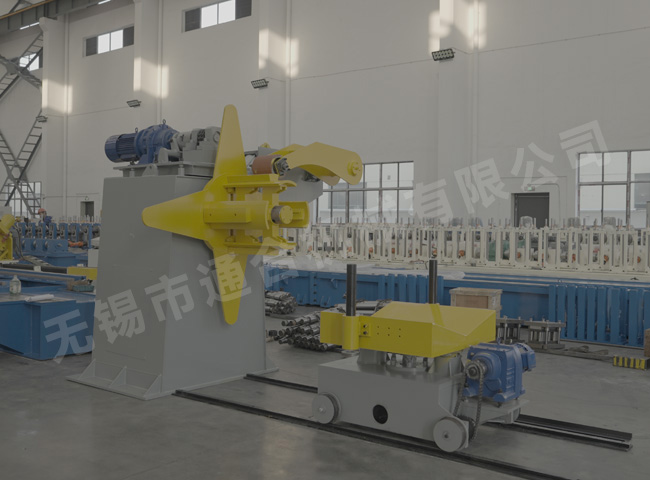

  • 液压开卷机+上料小车

    液压开卷机+上料小车

  • 剪切对焊机

    剪切对焊机

  • 多工位冲孔机

    多工位冲孔机

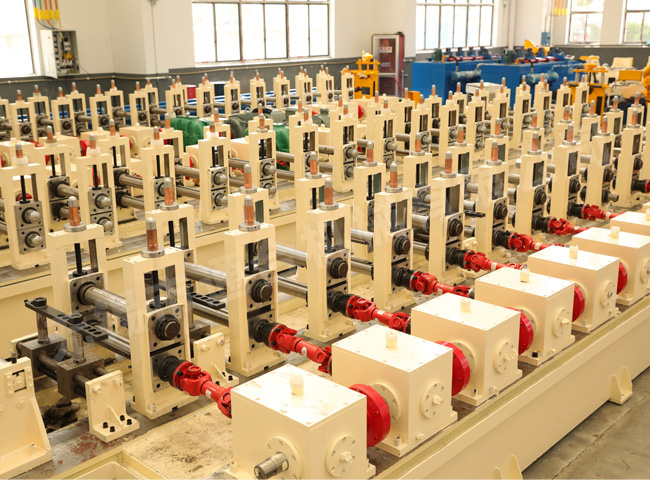

  • 高速高精度辊压成型机

    高速高精度辊压成型机

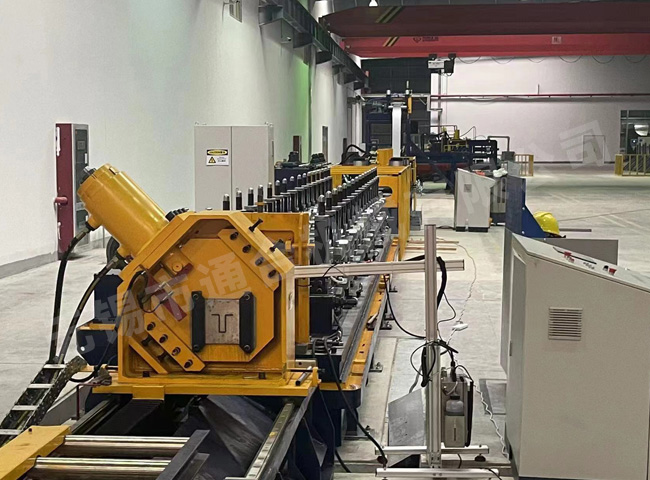

  • 伺服跟踪切断

    伺服跟踪切断

技术参数

技术要求

参数

整线速度

设计强度和动力强劲,材料厚度3.0mm内均可满足:10至30米/分钟无极可调,平均速度10米至30米 /分钟。

轧制带钢材质

Q195-Q550冷热轧带钢,镀锌板或者锌镁铝

轧制规格

轧制的工件角度误差≤1.0mm
轧制的工件直线度误差≤1.0mm

轧制带钢宽度

≤ 400mm

轧制带钢卷内径

508-610mm

轧制带钢卷外径

1300mm-2000mm

活套储料长度

500m-800m

冲孔机

电机驱动液压系统,6组位液压冲孔,每组可冲8个孔,自动对中侧立辊

成型机

成型道数17道,主轴直径80mm

切断机

≤ 30m/min,切段长度,0.5-10米内连续可调


产品应用

建筑.jpg建筑

矿山开采.jpg矿山开采

太阳能光伏.jpg太阳能光伏

温室大棚.jpg温室大棚
